1.避雷器數字化泄漏電流表主要功能：
自動監測功能
可周期性自動監測避雷器全電流、動作次數及動作時間。
數據存儲功能
具備歷史數據保存導出功能，可周期性自動存儲10000條監測數據。
通信功能
具備數據遠程上傳功能，滿足《智慧變電站技術規范 第4部分 數字化遠傳表計》數據通信要求（見附表1）。
報警功能
具備異常報警功能，當監測數據超標、監測功能故障和通信中斷等異常時實時報警，報警設置可修改，報警信息可實時遠傳。
本地顯示功能
避雷器動作計數采用3位機械計數器顯示。全電流采用機械指針表顯示。

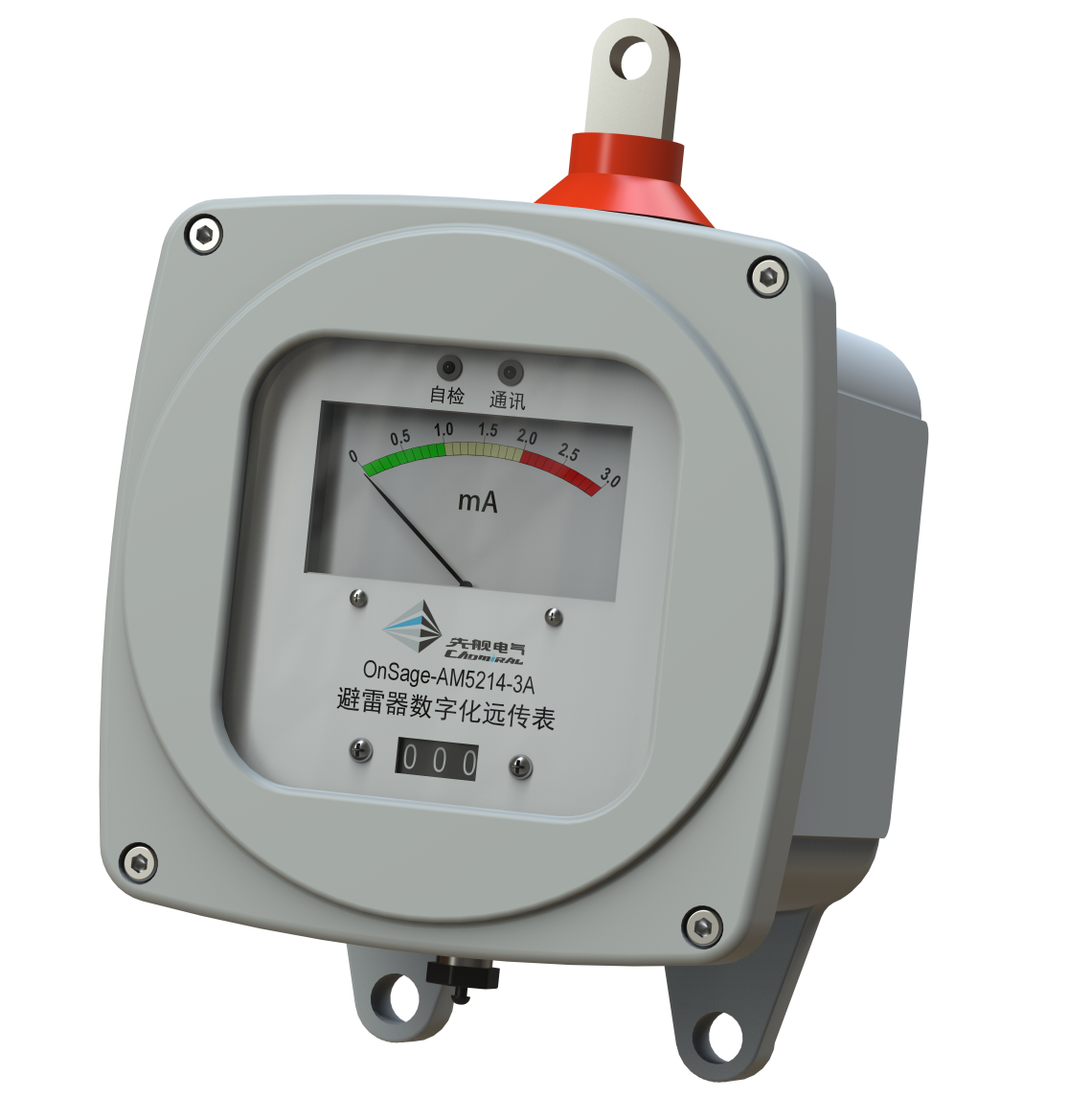

裝置外觀
裝置外觀結構與傳統的避雷器監測器安裝尺寸一致，可實現直接替換安裝。
2.避雷器數字化泄漏電流表工作技術指標：
產品特性 | 描述 |
工作環境溫度 | -40℃～+70℃ |
相對濕度 | 5%～95% |
大氣壓力 | 80 kPa～110kPa |
適用電壓等級 | 35kV及以上電壓等級 |
殘壓試驗 | 無殘壓 |
大電流沖擊耐受試驗 | 100kA |
全電流測量范圍 | 100uA～5mA |
全電流大允許測量誤差 | ±（標準讀數*1％+5uA） |
全電流測量重復性 | RSD＜0.5% |
避雷器動作次數 | 0～999 |
數據更新頻率 | 5 S/次 |
數據存儲條數 | 10000條 |
數碼管全電流顯示 | 100uA～5mA - |
供電方式 | Pa：AC 220（1±10%）V，頻率 50（1±5%）Hz Pb：DC 220（1±10%）V、±12V、0～24V |
裝置功耗 | <10VA |
防護等級 | IP66 |
使用壽命 | 16年 |
安裝方式 | 螺釘固定 |
重量 | 3.6kg |
3.電磁兼容性能
檢測標準 | 等級 | 判斷標準 |
GB/T 17626.2 靜電放電（ESD） | 4 級 | A/B |
GB/T 17626.3 射頻電磁場輻射 | 3級 | A |
GB/T 17626.8 工頻磁場 | 5 級 | A |
GB/T 17626.9 脈沖磁場 | 5 級 | A |
GB/T 17626.10 阻尼振蕩磁場 | 5 級 | A |
GB/T 17626.11 電壓暫降 | 3類 | A/B |
GB/T 17626.4 電快速瞬變脈沖群 | 4 級 | A/B |
GB/T 17626.5 浪涌（沖擊） | 4 級 | A/B |
GB/T 17626.6 射頻場感應的傳導騷擾 | 3 級 | A |
